晶圆研磨垫使用与维护核心清洁痛点与难点
晶圆研磨垫是化学机械研磨(CMP)工艺的核心耗材,其表面洁净度与纹理完整性直接决定研磨精度和晶圆表面质量,全流程清洁痛点突出:
研磨作业环节
:研磨过程中会持续产生硅粉、研磨液残渣、金属离子污染物,易嵌入研磨垫的微孔隙与沟槽中,传统清洁方式难以深度清除,会导致研磨速率不均、晶圆表面出现划痕或凹陷;
在线维护环节
:人工或接触式清洁易损伤研磨垫表面的微结构,破坏其弹性与平整度,缩短研磨垫使用寿命;同时清洁不彻底会造成交叉污染,影响后续晶圆研磨的一致性;
更换周转环节
:研磨垫存放与转运时易吸附环境微尘、油污,若清洁不到位,首次使用即会对晶圆造成污染,高端制程对研磨垫洁净度的严苛要求,进一步加剧了清洁操作的难度。
东凯·非接触式清洁设备解决方案
针对上述痛点,我们的设备可精准适配研磨垫的材质特性与结构特点,高效解决清洁难题:
特种结构设计
:多吸入口分区布局,配合负压吸附与定向气流疏导,高效收集研磨垫孔隙内的污染物,抑制粉尘飞散,杜绝清洁过程中的二次污染;
稳定性能保障
:
高端转速监控+耐磨转轴升级,供气压波动
或
即使达到
5.0
㎏/
㎠
时
仍保持恒定转速,确保对研磨垫表面微结构的清洁力度均匀,不损伤耗材本体
;
精准高效清洁
:基于现场经验与气流模拟算法,优化气嘴排列与气流角度,实现非接触式精密除尘,彻底清除孔隙内的硅粉、研磨液残留,还原研磨垫表面纹理;
降本提质优势
:无需人工干预,可适配研磨垫在线/off-line清洁场景,提升清洁效率与一致性,延长研磨垫使用寿命,降低耗材更换成本与晶圆研磨不良率,适配各类CMP高端制程。

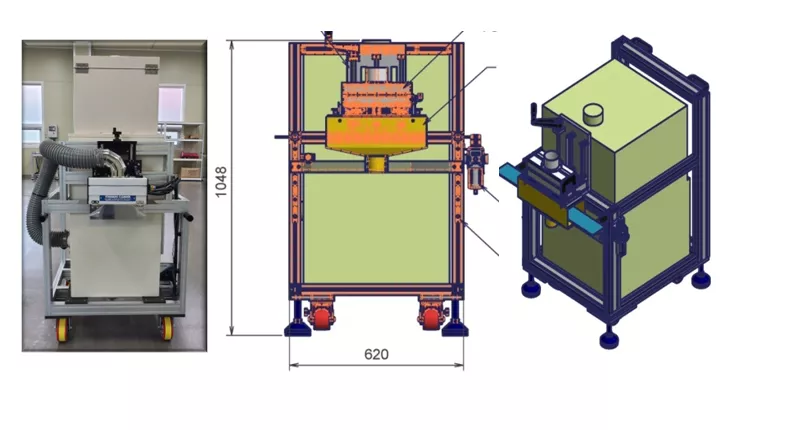

以下图片内容为东凯独有,仅作展示使用
东凯优势
东凯・特种结构设计
●多吸入口布局,有效抑制粉尘飞散
●高端转速实时监控 运行状态更可控
东凯・转轴性能升级
●强化防护结构,减少异物侵入风险
●稳定输出转速,设备运行更可靠
东凯・气压适应能力
●供气压力波动时或即使达到 5.0㎏/㎠仍保持恒定转速
●3.5㎏/㎠以上工况稳定运行,衰减幅度低。
东凯・严苛验证保障
●经过头部客户气流测试、高速摄像等多维度严格验证
●实际工况适配性与稳定性经过量产检验
